重量輕音質好

GX 系列功率放大器是那些要求將專業的品質性能和經濟性二者合一的理想選擇。在Pat Quilter先生領導下的QSC的設計團隊基于QSC新技術設計出的GX系列功放有著重量輕、音質好、可靠性高、操作簡單、外觀時尚、性價比高等特點。

GX 系列功放可以為娛樂演出使用的大多數流行的揚聲器提供所需的合適功率。大多數的揚聲器生產商都推薦一款可以提供額定功率或者兩倍連續功率的功放來匹配自己的揚聲器。

GX 每聲道輸出節目功率為300W，GX5每聲道輸出節目功率可達500W。這兩種型號都支持4 Ω和8 Ω負載。GX5功放4Ω輸出為700W，是時下流行的4 Ω的揚聲器(雙低音、兩分頻模式和超低頻)的良好匹配功放。

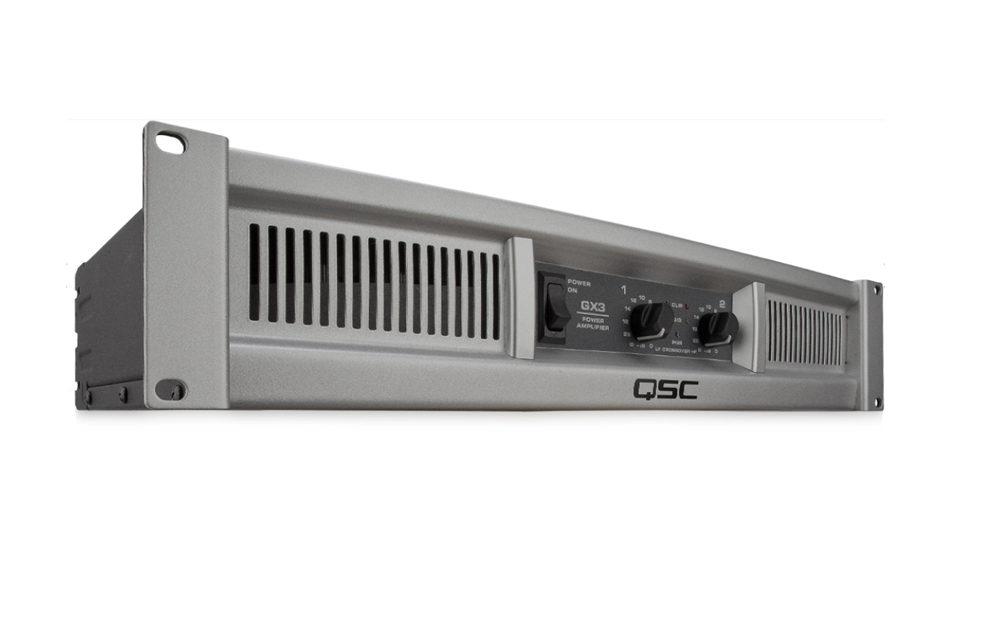

GX3技術注解

GX3使用新的QSC接地輸出技術，先進的冷卻系統可以適用于功率放大器的極端輸出要求 ，B型偏壓放大系統具有功率與音頻的平衡。

次低頻揚聲器/衛星揚聲器分頻器

如何使全頻音箱播放更大的聲壓級或者采用功率較小的揚聲器達到同樣的聲壓級效果?可以使用QSC GX系列功率放大器。GX系列功率放大器支持分頻模式：將全頻帶信號輸入至通路1，輸出20Hz-100Hz的低頻信號送入次低音揚聲器(Ch1)和100Hz-20KHz的高頻信號送入高音單元(Ch2)。當通過GuardRail技術得到理想的峰值能量各自獨立的進入次低音單元和高音單元時，可以使用前面板上的增益控制旋鈕平衡地控制低音單元和高音單元的增益，從而得到更好的音樂效果和動態范圍。

特點：

功率輸出滿足現今大部分演出系統揚聲器

優化輸出，使4歐姆或者8歐姆揚聲器系統有一個很大限度的功率余量

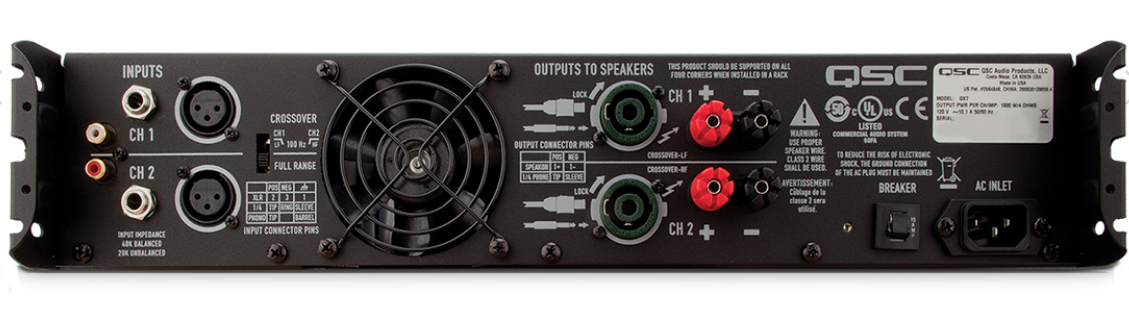

輸入：XLR插頭,1/4"TRS平衡插座和接線柱，幾乎兼容所有的聲源設備

輸出：Speakon輸出接口，1/4"非平衡插頭或者speakon 2極或4極插頭(僅僅連接兩極)。 接線柱適合所有的揚聲器線路系統

深度小的機殼(10.1英寸/257毫米)可安裝在緊湊的空間里，節省機柜空間，降低成本

重量輕-低于26磅(12.5kg)

平緩的增益控制更易于準確調整和輸入靈敏度的匹配

GuardRail技術能夠避免滿負荷工作造成的功放和揚聲器的過載、過熱損壞

前面板上有對進行監控信號大小和削波的信號LED燈

內置超低頻和衛星揚聲器系統分頻器

GX 系列專業功率放大器

型號

GX3 適用于阻抗8歐揚聲器：250-350W(節目功率)*

·適用于阻抗4歐揚聲器：350-500W(節目功率)

GX5技術注解



GX5使用H類放大電路系統，基于 PLX 系列功放的關鍵技術開發，幾乎是在同等體積和重量的條件下提供雙倍的功率。QSC的專業設計可以使輸出功率在百萬分之一秒內實現由低功率向高功率的快速轉換，確保了輸出功率總是按照需要準確輸出，并且沒有額外的損耗。

兩種功放都采用了環形電源變壓器以確保其工作性能可靠性。再配以可變速風扇使空氣循環通過功放，冷空氣輪流經過變壓器和散熱片。這樣能保證變壓器保持冷卻、并且可以在較小的機箱內安裝全尺寸的散熱器。長此以往，使功放得到了很好的保護，確保了它的性能和使用壽命。

GuardRailTM

GuardRailTM保護技術可以使功率放大器防止過載并傳送完整的峰值信號。在出現過度的削波，或過熱的情況下，GuardRail保護技術可將增益減少到僅僅保持音樂的完整性，并保護揚聲器同時保持聽眾的興趣，而避免了非專業的失真或關機保護。

次低頻揚聲器/衛星揚聲器分頻器

如何使全頻音箱播放的聲壓級或者采用功率較小的揚聲器達到同樣的聲壓級效果?可以使用QSC GX系列功率放大器。GX系列功率放大器支持分頻模式：將全頻帶信號輸入至通路1，輸出20Hz-100Hz的低頻信號送入次低音揚聲器(Ch1)和100Hz-20KHz的高頻信號送入高音單元(Ch2)。當通過GuardRail技術得到峰值能量各自獨立的進入次低音單元和高音單元時，可以使用前面板上的增益控制旋鈕平衡地控制低音單元和高音單元的增益，從而得到更好的音樂效果和動態范圍。

特點：

功率輸出滿足現今大部分演出系統揚聲器

優化輸出，使4歐姆或者8歐姆揚聲器系統有一個限度的功率余量

輸入：XLR插頭,1/4"TRS平衡插座和接線柱，幾乎兼容所有的聲源設備

輸出：Speakon輸出接口，1/4"非平衡插頭或者speakon 2極或4極插頭(僅僅連接兩極)。 接線柱適合所有的揚聲器線路系統

深度小的機殼(10.1英寸/257毫米)可安裝在緊湊的空間里，節省機柜空間，降低成本

重量輕-低于26磅(12.5kg)

平緩的增益控制更易于準確調整和輸入靈敏度的匹配

GuardRail技術能夠避免滿負荷工作造成的功放和揚聲器的過載、過熱損壞

前面板上有對進行監控信號大小和削波的信號LED燈

內置超低頻和衛星揚聲器系統分頻器

GX5 適用于阻抗8歐揚聲器：450-600W (節目功率)**

·*適用于阻抗4歐揚聲器：600-800W(節目功率

型號	GX3
通道數	2
8Ω, 雙通道驅動	300 W
8Ω, 單通道驅動	350 W
4Ω, 雙通道驅動	425 W
4Ω, 單通道驅動	500 W
2Ω, 雙通道驅動, 1% 削波	200 W
信噪比 (20 Hz – 20 kHz)	100 dB
輸入靈敏度	1.2Vrms
電壓增益 (8Ω)	32.2 dB
功放類型	B類

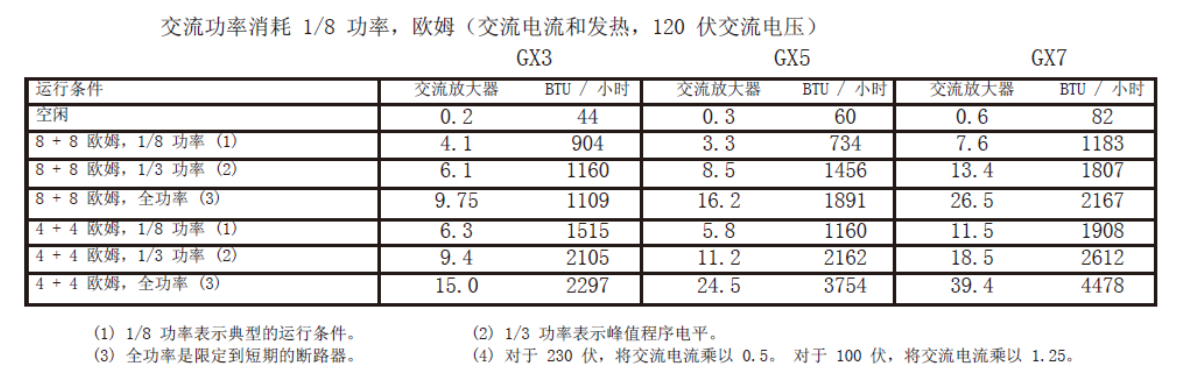

功率要求（1/8 功率，粉紅噪音在 4Ω 120 V AC 時）	6.3 A
失真（低于額定功率 1 dB，1 kHz）	8Ω, 低于 0.02%；4Ω, 低于 0.05%
頻率響應	20 – 20kHz, +0, -1dB
動態凈空, 4Ω	2dB
輸入阻抗（Ω）	超過 20K Ω（平衡或非平衡）
輸入電平	+24 dB (16 Vrms)
輸入接口	3 引腳 XLR 和 1/4” TRS，平衡，并行 聲音，非平衡
輸出接頭，各通道	Speakon®, 1/4”, 接線柱
放大器和負載保護	短路、斷路、熱和 RF 保護 對直流故障的負載保護
控制和指示，前面板	增益控制，21 棘爪 ；紅色削波 LED，比例，0.1% THD 閥值。 綠色信號 LED，閥值 -35 dB 藍色電源 LED，交流-開。
控制和指示，后面板	全幅 / 分頻開關；100 Hz，第三順序 LP（低），第二順序 HP（頂）
RU	2
尺寸(HWD)	89 x 483 x 257 mm
凈重 / 運輸重量	12.1 kg / 14.1 kg
規格認證	符合 UL, CE, RoHS / WEEE。 符合 FCC B 類 EMI 限制
備注	均為每通道功率（W）
